ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থা
ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থা হৈছে বেটাৰী সংৰক্ষণৰ সৈতে এটা সৌৰ পাত্ৰ, যিটো সৌৰ উৎপাদন, শক্তি সংৰক্ষণ, আৰু শক্তি ৰূপান্তৰক এটা কমপেক্ট ব্যৱস্থাত একত্ৰিত কৰিবলৈ ডিজাইন কৰা হৈছে। ই ব্যৱহাৰকাৰীসকলক ভূমিৰ পৰা স্থিৰ সৌৰ আন্তঃগাঁথনি নিৰ্মাণ নকৰাকৈ দূৰৱৰ্তী, অস্থায়ী, বা দুৰ্বল-গ্ৰিড অৱস্থানত পৰিষ্কাৰ শক্তি দ্ৰুতভাৱে মোতায়েন কৰাত সহায় কৰে।
ভাঁজ কৰিব পৰা পিভি মডিউল, লিথিয়াম বেটাৰী সংৰক্ষণ, ইনভাৰ্টাৰ, আৰু শক্তি বিতৰণৰ সৈতে এটা কণ্টেইনাৰযুক্ত গঠনত সংহতি কৰা, এই সৌৰ বেটাৰী সংৰক্ষণ পাত্ৰই অফ-গ্ৰিড ছাইট, নিৰ্মাণ প্ৰকল্প, জৰুৰীকালীন সঁহাৰি, দ্বীপ শক্তি, আৰু হাইব্ৰিড শক্তি প্ৰয়োগৰ বাবে নমনীয় শক্তি যোগান সমৰ্থন কৰে।
আপোনাৰ শক্তিৰ প্ৰয়োজনীয়তাৰ বাবে অনুকূলিত কৰা হৈছে
সংহত সৌৰ + সংৰক্ষণ
এই ব্যৱস্থাই ভাঁজ কৰিব পৰা পিভি মডিউল, বেটাৰী সংৰক্ষণ, ইনভাৰ্টাৰ, আৰু শক্তি বিতৰণক এটা পাত্ৰযুক্ত সৌৰ শক্তি ইউনিটত একত্ৰিত কৰে, যিয়ে একেটা ব্যৱস্থাৰ পৰা সৌৰ উৎপাদন আৰু সংৰক্ষিত শক্তি প্ৰদান কৰাত সহায় কৰে।
অধিক সুস্থিৰ অফ-গ্ৰিড শক্তি
বেটাৰী সংৰক্ষণৰ সৈতে এটা সৌৰ পাত্ৰ হিচাপে, ই দিনৰ ভাগত সৌৰশক্তি সংৰক্ষণ কৰিব পাৰে আৰু সূৰ্য্যৰ পোহৰ অস্থিৰ হ'লে ছাইটৰ লোড সমৰ্থন কৰিব পাৰে, অফ-গ্ৰিড আৰু দুৰ্বল-গ্ৰিড অৱস্থানত শক্তিৰ ধাৰাবাহিকতা উন্নত কৰাত সহায় কৰে।
দ্ৰুত প্ৰকল্প নিয়োগ
ভাঁজ কৰিব পৰা সৌৰ গঠন আৰু সংহত বেটাৰী ব্যৱস্থাপ্ৰণালীয়ে পৃথক সঁজুলি মিলন, ক্ষেত্ৰৰ তাঁৰ সংযোগ, আৰু সংস্থাপনৰ কাম হ্ৰাস কৰাত সহায় কৰে, ব্যৱস্থাপ্ৰণালীক অস্থায়ী বা দূৰৱৰ্তী স্থানত মোতায়েন কৰাটো সহজ কৰি তোলে।
কম্পেক্ট ছাইটৰ ব্যৱস্থা
PV উৎপাদন, বেটাৰি সংৰক্ষণ, ইনভাৰ্টাৰ, আৰু বিতৰণ সঁজুলিসমূহক এটা পাত্ৰযুক্ত গঠনত সংহতি কৰা হয়, যিয়ে ছাইটৰ স্থান ৰাহি কৰাত সহায় কৰে আৰু প্ৰকল্প-ভিত্তিক শক্তি যোগানৰ বাবে পৰিকল্পনা পৰিকল্পনা সৰল কৰে।
নিৰ্দিষ্টকৰণ
| পাত্ৰ | ||
| পাত্ৰৰ ধৰণ | ১০জিপি | ২০HQ |
| পিভি ক্ষমতা | ৩৮.৮৮ কিলোৱাট পি | ৯২.১৬ কিলোৱাট পি |
| শক্তি সংৰক্ষণ ক্ষমতা | ৮০ কিলোৱাট ঘণ্টা | ২০০ কিলোৱাট ঘণ্টা |
| সুৰক্ষা গ্ৰেড | IP65 | |
| জাৰণ সুৰক্ষা গ্ৰেড | C5 | |
| আনফল্ড কৰা দৈৰ্ঘ্য × প্ৰস্থ | 82.4×2.9 m | 86.4×6 m |
| ওজন | 7 t | 14 t |
| পৰিৱেশৰ উষ্ণতা | -২০ ~ +50 ডিগ্ৰী | |
| আপেক্ষিক আৰ্দ্ৰতা | ০–৯৫% (অ-ঘনীভূত) | |
| উচ্চতা | 4000 m, >২০০০ মিটাৰ ডিৰেটিং | |
| পিভি মডিউল | ||
| মডিউল শক্তি | 540 W | 540 W |
| মুকলি চাৰ্কিট ভল্টেজ | ~40 V | ~49 V |
| শ্বৰ্ট চাৰ্কিট কাৰেণ্ট | 16.32 A | 18.55 A |
| ছিৰিজ চিষ্টেম | ১৮ পিচি/ষ্ট্ৰিং | ১৬ পিচি/ষ্ট্ৰিং |
| পৰিমাণ | ৭২ টা | ১২৮ টা |
| বেটাৰি | ||
| বেটাৰীৰ ধৰণ | এল এফ পি ১০০এএইচ | |
| পেক বিন্যাস | 1P16S | |
| বেটাৰি থুপ বিন্যাস | 1P128S | |
| একক ক্লাষ্টাৰ ক্ষমতা | ৪০.৯৬ কিলোৱাট ঘণ্টা | |
| একক ক্লাষ্টাৰ ভল্টেজ | 352–467.2 V | |
| চাৰ্জ/ডিচাৰ্জ কাৰেণ্ট | 50 A | |
| বেটাৰী ক্লাষ্টাৰৰ সংখ্যা | ২ টা ক্লাষ্টাৰ | ৫ টা থুপ |
| হাইব্ৰিড ইনভাৰ্টাৰ | ||
| ইনভাৰ্টাৰ শক্তি | ১৫ কিলোৱাট | ৫০ কিলোৱাট |
| চিষ্টেম ভল্টেজ | 1000 V | |
| ৰেটেড ভল্টেজ | 600 V | |
| এমপিপিটি ভল্টেজ | 200–850 V | 150–850 V |
| এমপিপিটি ট্ৰেকাৰ | ৪ টা চেনেল | |
| সৰ্বোচ্চ কাৰেণ্ট / MPPT | 20 A | 42 A |
| ৰেটেড আউটপুট শক্তি | ১৫ কিলোৱাট | ৫০ কিলোৱাট |
| এচি আউটপুট ভল্টেজ | 230/400 V | |
| এচি আউটপুট ফ্ৰিকুৱেন্সি | ৫০/৬০ হাৰ্টজ | |
| ভাৰ | ||
| শীৰ্ষ শক্তি | ১৫ কিলোৱাট | ৫০ কিলোৱাট |
| সৰ্বোচ্চ একক ইণ্ডাক্টিভ লোড শক্তি | ২ কিলোৱাট | ৬ কিলোৱাট |
| ডিজেল জেনেৰেটৰ (DG) | ||
| ডিজেল জেনেৰেটৰ শক্তি | ১৫ কিলোৱাট (বাহ্যিক) | ৫০ কিলোৱাট (বাহ্যিক) |
| স্থানান্তৰৰ সময় | ১০ মি.ছে.তকৈ কম বা সমান | |
| আন কিছুমান | ||
| বাৰ্ষিক শক্তি উৎপাদন | ১৪৬০h কাৰ্যকৰী সূৰ্য্য, প্ৰায়. 56,৭৬৫ কিলোৱাট ঘন্টা | ১৪৬০h কাৰ্যকৰী সূৰ্য্য, প্ৰায়. 134554 কিলোৱাট ঘন্টা |
| ১৮২৫h কাৰ্যকৰী সূৰ্য্য, প্ৰায়. 70956 কিলোৱাট ঘন্টা | ১৮২৫h কাৰ্যকৰী সূৰ্য্য, প্ৰায়. 168,১৯৩ কিলোৱাট ঘন্টা | |
| শক্তি সংৰক্ষণ স্বায়ত্তশাসন | ১২০ কিলোৱাট ঘন্টা, ~১২ ঘন্টা সমৰ্থন কৰে | 300 kWh( সমৰ্থন কৰে ~12 ঘন্টা )/ ২০০ কিলোৱাট ঘন্টা (সহায় ~১৯ ঘন্টা) |
ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাৰ সুবিধা

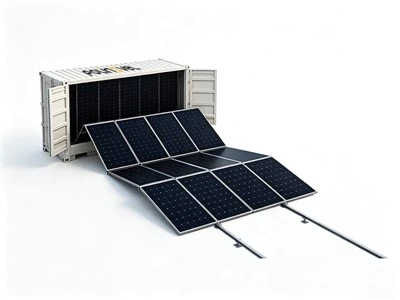

ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাৰ ফটোভল্টিক মডিউলসমূহ এটা মানক 10GP বা 20HQ পাত্ৰৰ ভিতৰত এটা ভাঁজ কৰিব পৰা ফ্ৰেমত সংস্থাপন কৰা হয়, যাতে সমগ্ৰ ইউনিটটো এটা নিয়মীয়া পাত্ৰৰ আকাৰত পৰিবহণ কৰিব পাৰি, আৰু মডিউলসমূহ পৰিবহণৰ সময়ত সুৰক্ষিত কৰা হয় 92.16 kWp 20HQ - ত নিৰ্মাণ কৰিবলৈ কোনো পৃথক ৰেকিং বা গ্ৰাউণ্ড-মাউণ্ট নোহোৱাকৈ। যেতিয়া চাইট বন্ধ হয় বা লোড আগবাঢ়ি যায়, এৰে পুনৰ ভাঁজ কৰে আৰু ইউনিট পৰৱৰ্তী অৱস্থানৰ বাবে সাজু হয়।
পিভি এৰে, এলএফপি বেটাৰী, হাইব্ৰিড ইনভাৰ্টাৰ আৰু বিতৰণ ইতিমধ্যে পাত্ৰটোত একেলগে তাঁৰযুক্ত হৈ আছে। পেনেল মাউণ্টিং, ৰেকিং, ফিল্ড কেবলিং আৰু সঁজুলিৰ মিল যিটো এটা নিৰ্মিত-অংশৰ পৰা সৌৰ সংস্থাপনৰ প্ৰয়োজনীয়তা কাৰখানাত কৰা হয়, গতিকে ক্ৰুৱে চিস্টেমটো ঠাইতে একত্ৰিত কৰাৰ পৰিৱৰ্তে আনফল্ড আৰু সংযোগ কৰে।
Polinovel ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাপ্ৰণালী: দুটা বিন্যাস
ভাঁজ কৰিব পৰা সৌৰ কণ্টেইনাৰ ব্যৱস্থাটো দুটা আকাৰত পোৱা যায়, গতিকে সৌৰ আৰু সংৰক্ষণক বিপৰীত দিশৰ পৰিৱৰ্তে ঠাইৰ সৈতে মিলাই দিয়া হয়।
দুয়োটাই 40.96 কিলোৱাট ঘন্টা ক্লাষ্টাৰত LFP 100Ah কোষ চলায় - 10GP ত দুটা ক্লাষ্টাৰ, 20HQ ত পাঁচটা।
যেতিয়া এটা প্ৰকল্পৰ এটা ভাঁজ কৰিব পৰা ইউনিটে কঢ়িয়াই নিয়াতকৈ অধিক সংৰক্ষণৰ প্ৰয়োজন হয়, একে বেটাৰী হাৰ্ডৱেৰ স্কেল আপ হয়কণ্টেইনাৰযুক্ত BESSপৰিসৰ।
১০জিপি · কম্পেক্ট
- ভাঁজ-আউট পিভি:৩৮.৮৮ কিলোৱাট
- এল এফ পি সংৰক্ষণ:৮০ কিলোৱাট ঘণ্টা
- হাইব্ৰিড ইনভাৰ্টাৰ:১৫ কিলোৱাট
- পিভি মডিউল:৭২ × ৫৪০ ডব্লিউ
- ওজন ≈ ৭ টন
সৰু অফ-গ্ৰিড লোড আৰু চাইটসমূহৰ বাবে আকাৰ য'ত শিপিং ওজন গুৰুত্বপূৰ্ণ।
20HQ · উচ্চ ক্ষমতা
- ভাঁজ-আউট পিভি:৯২.১৬ কিলোৱাট
- এল এফ পি সংৰক্ষণ:২০০ কিলোৱাট ঘণ্টা
- হাইব্ৰিড ইনভাৰ্টাৰ:৫০ কিলোৱাট
- পিভি মডিউল:১২৮ × ৫৪০ ডব্লিউ
- ওজন ≈ ১৪ টন
গধুৰ লোড বা সূৰ্য্যৰ ঘণ্টাৰ মাজত দীঘলীয়া চলোৱা সময়ৰ বাবে আকাৰ।
অফ-গ্ৰিড, গ্ৰীড-টাইড আৰু হাইব্ৰিড শক্তি
হাইব্ৰিড ইনভাৰ্টাৰে ব্যৱস্থাটোক মাজত চুইচ কৰেঅফ-গ্ৰিড, গ্ৰীড-টাইড আৰু হাইব্ৰিডমোডসমূহ।
চাৰিটা এমপিপিটি ট্ৰেকাৰ আৰু এটা ১৫০–৮৫০ ভি এমপিপিটি উইণ্ড'ই সূৰ্য্য গতি আৰু ডাৱৰ পাৰ হোৱাৰ লগে লগে আউটপুট স্থিৰ কৰি ৰাখে।
অফ-গ্ৰিড
পিভিয়ে দিনটোৰ ভিতৰত বেটাৰী চাৰ্জ কৰে; বেটাৰীয়ে আন্ধাৰ হোৱাৰ পিছত বোজা কঢ়িয়াই লৈ ফুৰে।
গ্ৰীড-বান্ধি ৰখা হৈছে
স্থানীয় গ্ৰীডৰ সৈতে 230/400 V, 50/60 Hz ত স্ব-ব্যৱহাৰ বা সমৰ্থনৰ বাবে চলে।
হাইব্ৰিড + ডিজেল
এটা বাহ্যিক 15 কিলোৱাট (10GP) বা 50 কিলোৱাট (20HQ) জেনেৰেটৰৰ সৈতে বেক আপ কৰে, 10 ms তকৈ কম বা সমান চুইচ কৰে যাতে জটিল লোড কেতিয়াও কমি নাযায়।
ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাই কি দিব পাৰে?
বছৰেকীয়া উৎপাদনে স্থানীয় সূৰ্য্যৰ সময় অনুসৰণ কৰে। ১,৪৬০ কাৰ্যকৰী সূৰ্য্য ঘণ্টাত এটা ইউনিটে উৎপাদন কৰে
১০জিপিত প্ৰায় ৫৬,৭৬৫ কিলোৱাট ঘণ্টা বা ২০ এইচকিউত ১৩৪,৫৫৪ কিলোৱাট ঘণ্টা; ১,৮২৫ ঘণ্টাত যি প্ৰায় ৭০,৯৫৬ কিলোৱাট ঘণ্টালৈ বৃদ্ধি পায়
আৰু ১৬৮,১৯৩ কিলোৱাট ঘণ্টা। সূৰ্যাস্তৰ পিছত বেটাৰীয়ে আকাৰ আৰু ড্ৰ'ৰ ওপৰত নিৰ্ভৰ কৰি ১২ৰ পৰা ১৯ ঘণ্টাৰ বাবে চাইট লোড সামৰি লয়।
38.88–92.16
kWp ভাঁজ-আউট পিভি
01
80–200
কিলোৱাট ঘন্টা এলএফপি সংৰক্ষণ
02
56,765–168,193
প্ৰতি বছৰে কিলোৱাট ঘণ্টা উৎপাদন কৰা হয়
03
12–19 h
সূৰ্য্য অবিহনে ৰানটাইম
04
ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাৰ স্থায়িত্ব
বাহিৰৰ ব্যৱহাৰৰ বাবে ডিজাইন কৰা ভাঁজযোগ্য সৌৰ পাত্ৰ ব্যৱস্থা। প্ৰতিটো ভাঁজযোগ্য সৌৰ পাত্ৰ ব্যৱস্থাক IP65 ৰেটিং দিয়া হৈছে
C5 জাৰণ সুৰক্ষাৰ সৈতে আৰু −20 ডিগ্ৰীৰ পৰা +50 ডিগ্ৰীলৈকে, 0–95% অ-ঘনীভূত আৰ্দ্ৰতাত, 4,000 মিটাৰ উচ্চতালৈকে চলি থাকে।
এল এফ পি কোষসমূহে দৈনিক চাইকেল চলোৱাৰ মাজেৰে ক্ষমতা ৰাখে আৰু দূৰৱৰ্তী, বাহিৰৰ স্থানৰ বহল অপাৰেটিং উষ্ণতাৰ পৰিসৰৰ লগত খাপ খায়।
IP65
C5 জাৰণ
−২০ ডিগ্ৰী ~ +50 ডিগ্ৰী
০–৯৫% আৰ এইচ
৪,০০০ মি
আবেদন
য’ত সৌৰশক্তিৰ যুক্তি আছে তাত ভাঁজ সলনি হয়। ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাপ্ৰণালী এনে চাইটৰ বাবে উপযুক্ত যিবোৰৰ প্ৰকৃত ক্ষমতাৰ প্ৰয়োজন হয় কিন্তু এটা নিৰ্দিষ্ট নিৰ্মাণৰ বাবে অপেক্ষা কৰিব নোৱাৰে, বা যিবোৰ পিছত আগবাঢ়িব পাৰে। বহলটোৰ কাষে কাষে বহি থাকেসৌৰ পাত্ৰস্থিৰ, মোবাইল আৰু উচ্চ{0}}ক্ষমতা প্ৰকল্পৰ বাবে পৰিসৰ।
দূৰৱৰ্তী আৰু অফ-গ্ৰিড চাইটসমূহ- দ্বীপ, গ্ৰাম্য অঞ্চল আৰু কোনো সুস্থিৰ গ্ৰীড নথকা ভিত্তি।
নিৰ্মাণ আৰু প্ৰকল্প শক্তি- চাইট শক্তি যি প্ৰকল্পৰ সৈতে গতি কৰে।
খনি আৰু দূৰৱৰ্তী উদ্যোগ
জৰুৰীকালীন আৰু দুৰ্যোগৰ সঁহাৰি- সৌৰ ট্ৰাকত সোমাই গ্ৰীড বন্ধ হোৱা ঠাইত মুকলি কৰা হয়।
টেলিকম আৰু দূৰৱৰ্তী সঁজুলিগ্ৰীডৰ পৰা দূৰৈৰ ছাইটসমূহৰ বাবে - স্থিৰ শক্তি।
ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাপ্ৰণালী - FAQ
প্ৰশ্ন : ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাক স্থিৰ সৌৰ পাত্ৰৰ পৰা কিহৰ বাবে পৃথক?
উত্তৰ: পিভি এৰে পাত্ৰত এটা ভাঁজ কৰা ফ্ৰেমত পূৰ্ব-মাউণ্ট কৰা হয়, গতিকে ইউনিটটো কমপেক্ট জাহাজত পঠিওৱা হয়, পৃথক ৰেকিং নোহোৱাকৈ ঠাইত আনফল্ড হয়, আৰু স্থানান্তৰ কৰিবলৈ পুনৰ ভাঁজ কৰা হয়। এটা স্থিৰ পাত্ৰৰ বাবে এতিয়াও ইয়াৰ পেনেল আৰু ৰেকিং নিৰ্মাণ আৰু ঠাইতে তাঁৰ লগোৱাৰ প্ৰয়োজন।
প্ৰশ্ন : ইয়াত কিমান সৌৰ আৰু সংৰক্ষণ আছে?
উত্তৰ: ১০জিপিত ৮০ কিলোৱাট ঘণ্টা সংৰক্ষণৰ সৈতে ৩৮.৮৮ কিলোৱাট পিভি, আৰু ২০এইচকিউত ২০০ কিলোৱাট ঘণ্টাৰ সৈতে ৯২.১৬ কিলোৱাট পিভি, ৫৪০ ৱাট মডিউল আৰু এলএফপি ১০০এএইচ চেল ব্যৱহাৰ কৰি।
প্ৰশ্ন : ই গ্ৰীডৰ অবিহনে, আৰু জেনেৰেটৰৰ সৈতে চলিব পাৰেনে?
উঃ হয়। ই অফ-গ্ৰিড, গ্ৰীড-টাইড আৰু হাইব্ৰিড কাৰ্য্য সমৰ্থন কৰে, আৰু এটা বাহ্যিক 15 কিলোৱাট বা 50 কিলোৱাট ডিজেল জেনেৰেটৰৰ সৈতে চলে যি জটিল লোডসমূহ যোগান ধৰি ৰাখিবলৈ 10 মিনিটতকৈ কম বা সমান চুইচ কৰে।
প্ৰশ্ন : বেটাৰীটো ৰ’দ অবিহনে কিমান দিন চলিব?
উত্তৰ: প্ৰায় ১২ৰ পৰা ১৯ ঘণ্টা, কনফিগাৰেচন আৰু লোডৰ ওপৰত নিৰ্ভৰ কৰি। এল এফ পি বেটাৰীত ৮০ কিলোৱাট ঘণ্টা (১০জিপি) বা ২০০ কিলোৱাট ঘণ্টা (২০এইচকিউ) ব্যৱহাৰযোগ্য শক্তি ৰখা হয়।
প্ৰশ্ন : কি কি পাত্ৰৰ আকাৰ উপলব্ধ?
উত্তৰ: প্ৰায় ৭ টনত এটা ১০জিপি ইউনিট আৰু প্ৰায় ১৪ টনত এটা ২০এইচকিউ ইউনিট, প্ৰতিটোকে এটা সংহত কণ্টেইনাৰ হিচাপে শিপিং কৰা হয়।
প্ৰশ্ন : ই কি কি চৰ্ত চম্ভালিব পাৰে?
উত্তৰ: C5 জাৰণ সুৰক্ষাৰ সৈতে IP65, −20 ডিগ্ৰীৰ পৰা +50 ডিগ্ৰী , 0–95% অ-ঘনীভূত আৰ্দ্ৰতা, আৰু 4,000 মিটাৰ উচ্চতালৈকে।
এটা সংৰূপ আৰু মূল্যৰ অনুৰোধ কৰক
আপোনাৰ চাইট আৰু দৈনিক লোড আমাক কওক, আৰু আমি এটা ভাঁজ কৰিব পৰা সৌৰ পাত্ৰ ব্যৱস্থাৰ সৈতে মিলাম
- 10GP বা 20HQ - ইয়ালৈ, তাৰ পিছত স্পেচিফিকেশন, লিড টাইম আৰু মূল্য পঠাওক।
